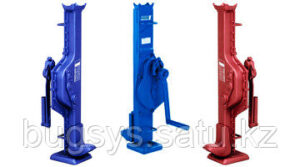

Домкрат реечный ДР-20 ( 20тонн)

Описание

Реечные домкраты предназначены для подъема грузов при монтаже и выверке тяжелого оборудования, станков, техническом обслуживании и ремонте автомобилей и т. д. ; Механический принцип действия реечных домкратов — храповый механизм, обеспечивает полную автономность и безопасность в работе, обеспечивая фиксирование груза во время и после подъема; Груз может быть поднят верхней опорой, имеющей рифленую поверхность, или низким подхватом, позволяющим поднимать груз, даже если доступен лишь небольшой зазор; Шестерни храпового механизма надежно защищены от попадания грязи и воды металлическим кожухом.

ХАРАКТЕРИСТИКА:

• Тип домкрата: реечный
• Макс. грузоподъемность: 20т
• Макс. высота подхвата: 105мм
• Ход штока: 300мм
• Высота подхвата ( от подошвы до лапы ): не более 105мм

1-корпус; 2-рейка; 3-крышка; 4-головка; 5-лапа; 6-рукоятка; 7-ручка; 8-храповик; 9-собачка; 10-основание;

ОПИСАЕНИЕ:

Домкрат состоит из стальной рейки, неподвижно стоящей на основании корпуса крышки. Корпус в верхней части оканчивается головкой, на которую опирается груз, в нижней части- лапой, предназначенной для подъема низкорасположенных грузов. Работа домкрата осуществляется следующим образом: при вращении рукоятки корпус с грузом опускается или поднимается по рейке. Для удержания корпуса с грузом в определенном положении служит тормозное устройство. Оно состоит из собачки, установленной в неподвижной оси и храповика, свободно посаженного на муфте рукоятки между двумя нажимными кольцами из фрикционного материала. Ручки  на корпусе домкрата служат для фиксации стропов при перемещении  его грузоподъемным механизмом.
